Los LED´S y sus colores

-


¿Qué es un DIODO?

Es un componente electrónico de dos terminales que permite el paso de corriente eléctrica en un solo sentido.

¿Qué es un DIODO LED?

Figura 1. Tomada de: https://visualled.com/glosario/led-dip/

Los DIODOS LED son diodos que además de funcionar como se indico anteriormente, emiten luz, es decir, es un diodo que cuando está polarizado directamente emite luz. De  ahí su nombre LED que en ingles es Light Emitting Diode y traducido al español es Diodo Emisor de Luz.

Partes del DIODO LED


Un DIODO LED esta compuesto por una capsula de resina epóxica transparente que envuelve algunos componentes y de la cual salen dos patas una larga y otra corta que reciben el nombre de ánodo (+) y cátodo (-) respectivamente.

Figura 2. Tomada de: https://pygmalion.tech/tutoriales/electronica/tutorial-electronica-encender-led/

Cuando no es posible definir a simple vista cual de las patas es positiva o negativa, se puede observar el DIODO LED por su parte inferior denotando que uno de sus lados es plano y hacia este se ubica la pata negativa. Adicionalmente, se encuentra el símbolo que representa este componete en esquemas el

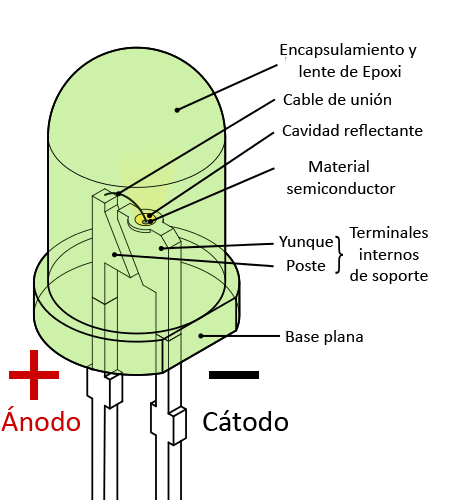

A continuación encontrarán una imagen con las partes del DIODO LED:

Figura 3. Tomada de : https://es.m.wikipedia.org/wiki/Archivo:LED,_5mm,_green_(en).png

Colores de los DIODOS LED


Los DIODOS LED presentan diferentes colores y es importante identificarlos ya que de acuerdo a ellos cada uno tiene un voltaje de funcionamiento optimo diferente. Esta información es importante porque nos dirá si es o no necesario utilizar una resistencia en referencia a la fuente de energía. Debemos recordar que si el voltaje de la fuente es mayor al que soporta el LED, este se quemara.

Figura 4. Tomada de: https://codigodecolor.com/electronica/colores-voltajes-led/

Referencias

  • Código de color.com. (2022). https://codigodecolor.com/electronica/colores-voltajes-led/

  •  https://es.m.wikipedia.org/wiki/Archivo:LED,_5mm,_green_(en).png

  • https://pygmalion.tech/tutoriales/electronica/tutorial-electronica-encender-led/

  • https://visualled.com/glosario/led-dip
